¶ 1. Что такое pull-up подтяжка
Pull-up подтяжка — это подключение сигнальной линии к плюсу питания через резистор.
Подтяжка нужна для того, чтобы вход модуля имел определенное состояние, когда к нему ничего не подключено или внешний контакт разомкнут. Без подтяжки вход может “висеть в воздухе”. В таком состоянии он не имеет стабильного логического уровня и может случайно воспринимать помехи как срабатывания.
Подтяжка используется для формирования стабильного логического уровня на входе.
Она нужна, чтобы:
- вход не находился в неопределенном состоянии;
- исключить случайные срабатывания от помех;
- обеспечить корректную работу сухих контактов;
- обеспечить корректную работу цифровых датчиков;
- обеспечить работу шины 1-Wire;
- задать состояние входа по умолчанию.

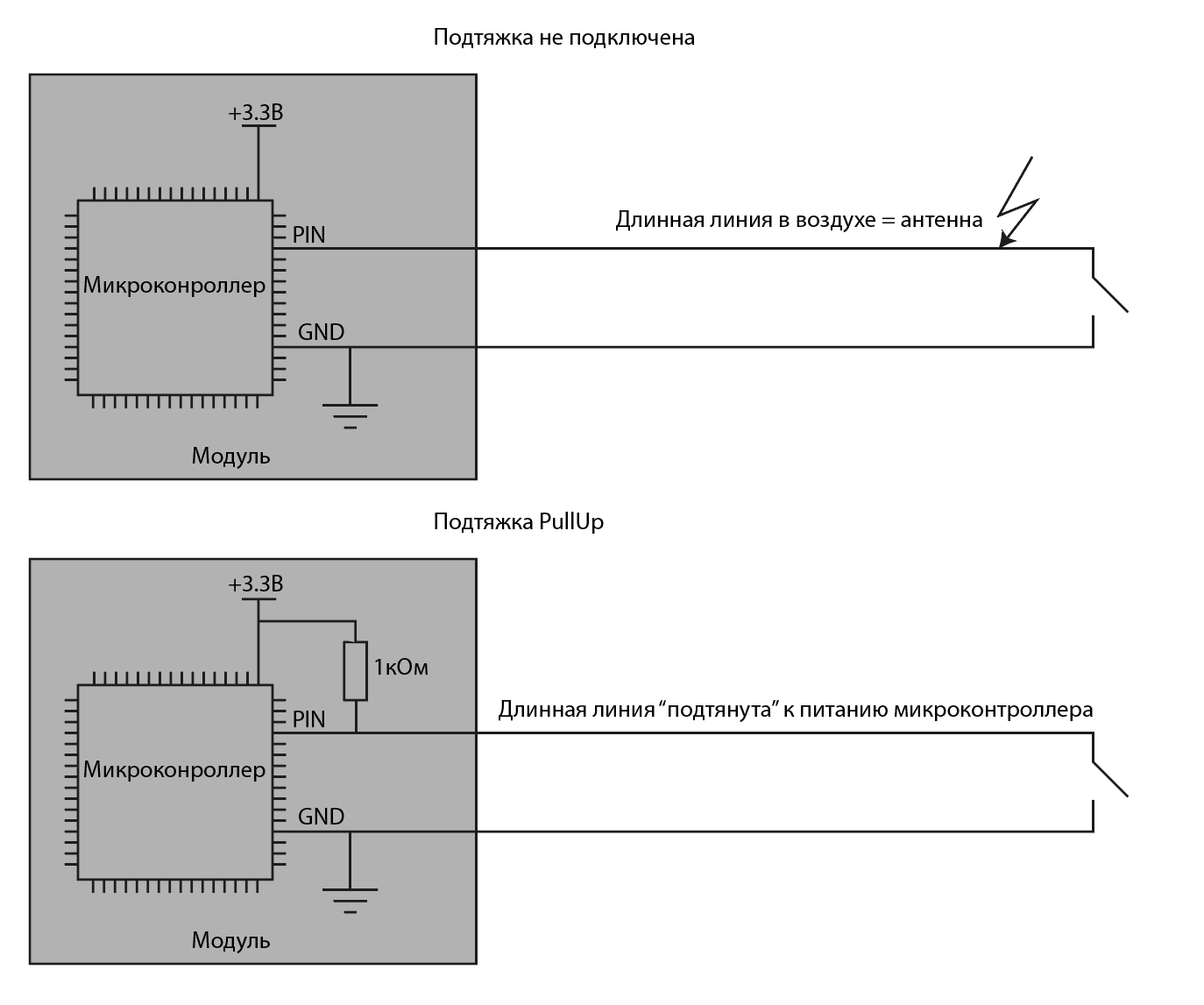

Например, если кнопка подключена между входом и землей, то при отпущенной кнопке подтяжка удерживает вход в состоянии “1”. При нажатии кнопка замыкает вход на землю, и система видит состояние “0”.
¶ 2. Подтяжка 1 кОм в модулях системы

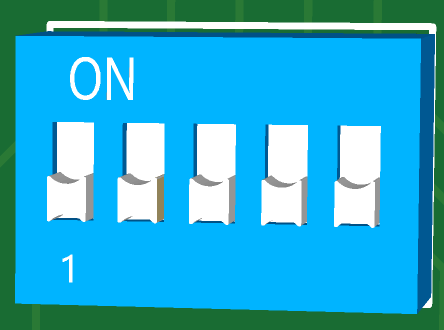

В модулях системы подтяжка реализована резистором 1 кОм и включается с помощью микропереключателя.
Это позволяет включать подтяжку только тогда, когда она действительно нужна.
Подтяжку необходимо включать:
- при подключении датчиков 1-Wire;
- при подключении цифровых датчиков, которым требуется pull-up;
- если вход без подтяжки работает нестабильно;
- если это указано в схеме подключения датчика.
Подтяжку не следует включать без необходимости, особенно если подключенное оборудование уже имеет собственную подтяжку или формирует активный выходной сигнал.
¶ 3. Когда подтяжка может мешать
Pull-up подтяжка полезна не всегда. В некоторых схемах она может исказить сигнал или создать лишнюю нагрузку на выход внешнего устройства.
Перед включением подтяжки нужно проверить:
- тип подключенного датчика;
- схему выхода датчика;
- есть ли внутренняя подтяжка в самом датчике;
- допустим ли резистор 1 кОм для этой линии;
- требуется ли подтяжка по документации.
Если на одной линии уже есть подтяжка, включение дополнительной подтяжки уменьшит общее сопротивление. Это увеличит ток через линию и может быть нежелательно для некоторых устройств.
¶ 4. Таблица использования подтяжек при подключении различных типов датчиков
| Тип датчика | Требует ли подтяжка | |
|---|---|---|
| Звонковая кнопка | Требуется, если присутствуют случайные срабатывания | |
| Переключатель | Требуется, если присутствуют случайные срабатывания | |
| Датчик открытия | Требуется, если присутствуют случайные срабатывания | |
| Датчик движения цифровой | Требуется, если датчик работает по протоколу 1, не допускается при протоколе 0 | |
| Датчик пересечения линии | Не допускается | |
| Датчик протечки внутрипольный | Требуется для работы цифровой шины 1-wire | |
| Датчик температуры | Требуется для работы цифровой шины 1-wire | |
| Датчик влажности | Требуется для работы цифровой шины 1-wire | |
| Датчик нормально открытый | Требуется, если присутствуют случайные срабатывания | |
| Датчик нормально закрытый | Требуется, если присутствуют случайные срабатывания | |
| Датчик освещенности | Не допускается | |
| Датчик протечки | Не допускается | |
| Счетчик воды | Не допускается | |
| Датчик движения аналоговый | Не допускается |
